TFT-散熱片自動鎖螺絲機參數

機器名稱：TFT-散熱片自動鎖螺絲機

機器尺寸：1450mm*2100mm*2000mm

電機：伺服電機（松下）

驅動器：松下

光電開關：臺灣嘉準或華怡豐

導軌：臺灣上銀

絲桿：臺灣TBI

聯軸器：高扭距雙膜片

氣動元件：臺灣亞德客

空氣開關：正泰

開關電源：明緯

按鈕開關：一佳

外殼：鈑金烤漆，鋁合金，亞克力

設備設計參考動作說明：

一、機器自動上螺母到轉盤

二、人工將芯片整管放在管料送料機構，由送料機構將芯片一顆顆送到取料位置，機器自動對芯片剪腳，剪腳完成后將芯片放到工作圓盤上

三、機器自動對芯片面點涂散熱膏

四、人工將散熱片外殼放到圓盤上的治具中

五、機器將螺絲由料盒上吸取出來，把螺絲鎖在散熱片上

六、機械手將鎖好螺絲的散熱片自動取出放到流水線上自動流出

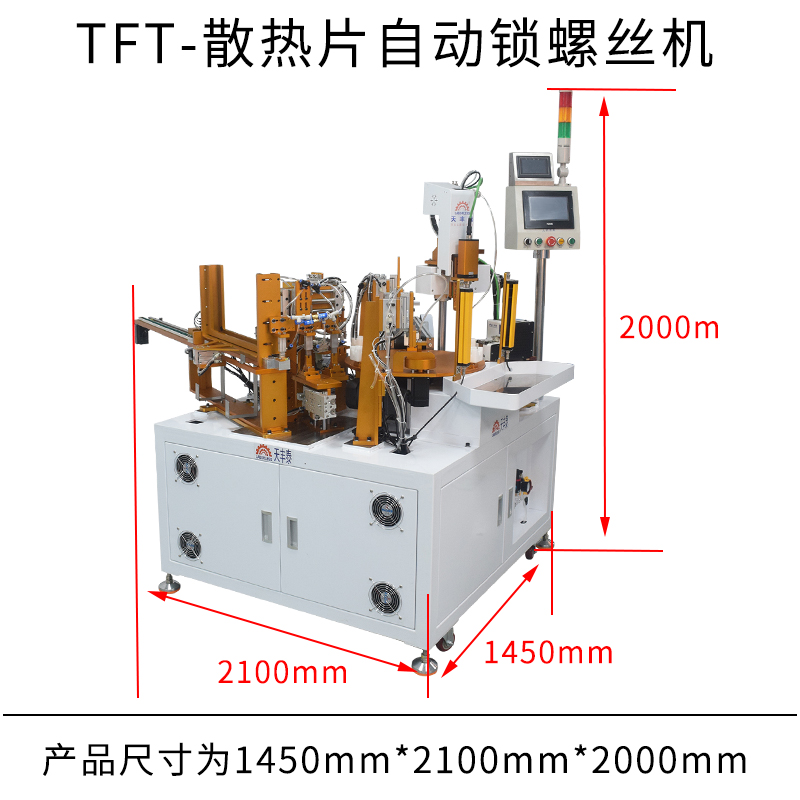

設備尺寸圖：
